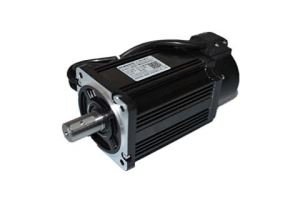

Introduction de produit: Moteur servo à CA à prix concurrentiel de la taille de cadre 90mm employé couramment
Les servomoteurs AC sans balai haute tension de la série EC-M fournissent des applications avec une densité de couple élevée pour atteindre une capacité d'accélération élevée et un positionnement plus rapide. Ils sont disponibles dans des tailles de châssis métriques allant de 60 mm à 180 mm (la plage de puissance du servomoteur est comprise entre 100W et 5,5KW). Les modes standard ont des options de câblage standard pour une connexion directe au variateur ECON
Sélection et paramètre de produit: Moteur servo à CA de bride de prix concurrentiel 90mm employé couramment
Modèle | EC-90M075D | EC-90M073C | EC-90M100CC | |||||||||||||||||
Puissance nominale (W) | 750 | 730 | 1000 | |||||||||||||||||
Tension nominale (V) | 220 | 220 | 220 | |||||||||||||||||
Courant nominal (A) | 3 | 3 | 4 | |||||||||||||||||
Vitesse nominale (RPM) | 3000 | 2000 | 2500 | |||||||||||||||||
Couple de maintien (Nm) | 2.4 | 3,5 | 4 | |||||||||||||||||
Couple de pointe (Nm) | 7.1 | 10.4 | 12 | |||||||||||||||||
Constante de tension (V / 1000 * RPM) | 51 | 67 | 60 | |||||||||||||||||
Coefficient de couple (Nm / A) | 0.8 | 1.2 | 1 | |||||||||||||||||
Inertie du rotor (kg.㎡) | 2,45x10-4 | 3.4x10-4 | 3.7x10-4 | |||||||||||||||||
Résistance de ligne (Q) | 3.2 | 4.06 | 2,69 | |||||||||||||||||
Inductance ligne à ligne (mH) | 7 | 9.7 | 6.21 | |||||||||||||||||
Constante de temps électrique (Ms) | 2.2 | 2,39 | 2.3 | |||||||||||||||||
Poids (kg) | 3.1 | 3,9 | 4.2 | |||||||||||||||||
Numéro de ligne du codeur (PPR) | 2500 | |||||||||||||||||||
Classe d'isolement | Classe B | |||||||||||||||||||
Classe de sécurité | IP65 | |||||||||||||||||||
Utilisation de l'environnement | Température: - ℃ ~ + 40, humidité inférieure à 90% d'humidité relative | |||||||||||||||||||
Prise de courant du moteur | Fil conducteur | U | V | W | PE | |||||||||||||||
N ° de broche | 1 | 2 | 3 | 4 | ||||||||||||||||
Prise d'encodeur | Fil conducteur | 5V | 0V | B + | Z- | U + | Z + | U- | A + | V + | W + | V- | UNE- | B- | W- | PE | ||||
N ° de broche | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | dix | 11 | 12 | 13 | 14 | 15 | 1 | |||||
Installation du produit:
1: Les composants d’installation / de démontage couplés à l’arbre du moteur ne doivent pas heurter l’arbre pour empêcher l’autre côté de l’arbre du moteur
encoder a été assommé mauvais.
2: S'efforcer de tirer le meilleur parti de son arbre pour éviter les vibrations et les dommages aux roulements
Dimension du produit:
Modèle | EC-90M075D | EC-90M073C | EC-90M100CC |
L (sans frein) | 150 | 172 | 182 |
L (avec frein) | 207 | 229 | 239 |
Pilote assorti | ECN-GA3207B | ECN-GA3207B | ECN-GA3210B |
Câble pour option | (Câble d'impulsion) Contrôleur au pilote | 3-10M pour l'option | |
(Câble du codeur) Codeur à pilote | |||
(Câble d'alimentation) Moteur au conducteur | |||
Service de produit:
ECON fournit un service technique de bout en bout et offrira une garantie d'un an. En cas de problème, vous pouvez envoyer un courrier électronique à notre ingénieur technique et nos ventes, ou discuter directement sur notre site Web.
Paiement et livraison:
ECON soutient T / T, Paypal et Western Union pour effectuer le paiement. Nous pouvons organiser le transport express, aérien et maritime, nous avons une équipe professionnelle pour traiter avec la logistique.
Recommandations:
Le servo variateur AC G2 prend en charge Canopen, qui se moque du système servo
