Introduction du produit: 2 phase Digital Microstep Stepper Drive avec courant sous 7.2A

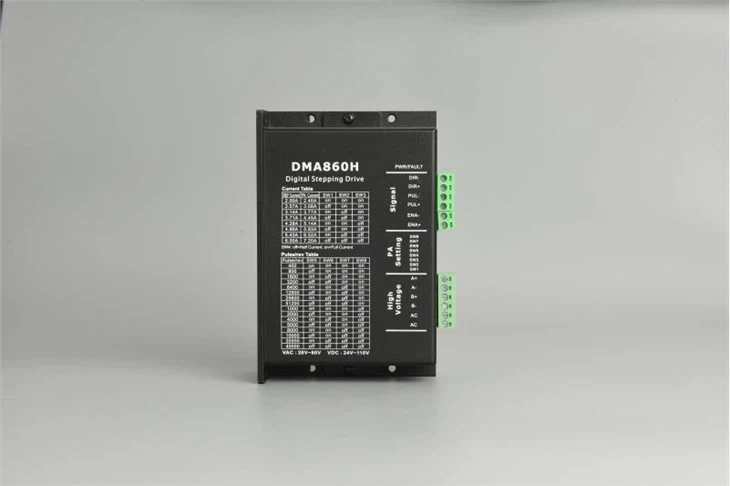

DMA860H est la nouvelle génération de haute performance entièrement numérique stepper lecteur qui base sur 32bit DSP avec algorithme avancé .la gamme d’alimentation est AC24 ~ 80V. il peut conduire la taille du cadre 57---110mm 2 phase stepper moteur .
Bruit ultra faible et haute douceur à vitesse moyenne/basse, et couple élevé à grande vitesse, qui peut être appliqué à différentes applications de contrôle de vitesse. adopter la technologie lisse et précise de commande de vecteur de courant sinusoïde, qui rendent le moteur à basse chaleur.
Caractéristiques du produit: 2 phase Digital Microstep Stepper Drive avec courant sous 7.2A
● Nouvelle génération 32bit DSP
● Bonne douceur, faible bruit, faible chaleur
● Réglage de micro-étapes de build-in
● Réglage actuel de build-in
● Le courant d’arrêt peut être réglé à 50%
● Entrée différentielle d’impulsion oopto-isolée
● La fréquence de réponse est jusqu’à 300KHz
● Surtension, sous tension, sur la protection du courant
Applications
Il peut être employé dans divers genres de machines, telles que la machine de distributeur, la machine flottante, l’imprimante 3D, la machine d’étiquetage, la machine médicale, la machine découpée au laser, et ainsi de suite, ses dispositifs uniques en font une solution idéale pour les applications qui exigent le bruit bas, la basse vibration, la basse chaleur et la précision élevée
Dimension de montage (unité:mm)
Fonction produit: 2 phase Digital Microstep Stepper Drive avec courant sous 7.2A
Réglage actuel
Courant de pointe (A) | RMS courant (A) | SW1 (sw1) | SW2 (sw2) | SW3 (SW3) |
2.40 | 2.00 | Sur | Sur | Sur |
3.08 | 2.57 | OFF (OFF) | Sur | Sur |
3.77 | 3.14 | Sur | OFF (OFF) | Sur |
4.45 | 3.71 | OFF (OFF) | OFF (OFF) | Sur |
5.14 | 4.28 | Sur | Sur | OFF (OFF) |
5.83 | 4.86 | OFF (OFF) | Sur | OFF (OFF) |
6.52 | 5.43 | Sur | OFF (OFF) | OFF (OFF) |
7.20 | 6.00 | OFF (OFF) | OFF (OFF) | OFF (OFF) |
Réglage actuel de l’arrêt
SW4:OFF=Demi-courant
ON=Plein courant
Réglage microstep
Pul/rev | SW5 (sw5) | SW6 (sw6) | SW7 (sw7) | SW8 (sw8) |
200 | Sur | Sur | Sur | Sur |
400 | OFF (OFF) | Sur | Sur | Sur |
800 | Sur | OFF (OFF) | Sur | Sur |
1600 | OFF (OFF) | OFF (OFF) | Sur | Sur |
3200 | Sur | Sur | OFF (OFF) | Sur |
6400 | OFF (OFF) | Sur | OFF (OFF) | Sur |
12800 | Sur | OFF (OFF) | OFF (OFF) | Sur |
25600 | OFF (OFF) | OFF (OFF) | OFF (OFF) | Sur |
1000 | Sur | Sur | Sur | OFF (OFF) |
2000 | OFF (OFF) | Sur | Sur | OFF (OFF) |
4000 | Sur | OFF (OFF) | Sur | OFF (OFF) |
5000 | OFF (OFF) | OFF (OFF) | Sur | OFF (OFF) |
8000 | Sur | Sur | OFF (OFF) | OFF (OFF) |
10000 | OFF (OFF) | Sur | OFF (OFF) | OFF (OFF) |
20000 | Sur | OFF (OFF) | OFF (OFF) | OFF (OFF) |
25000 | OFF (OFF) | OFF (OFF) | OFF (OFF) | OFF (OFF) |
Emballage du produit:
Emballage standard d’expédition, boîte dure de carton, taille de boîte : 166mm*122mm*57mm
Poids: 0.6kg
Code HS:8537109090
