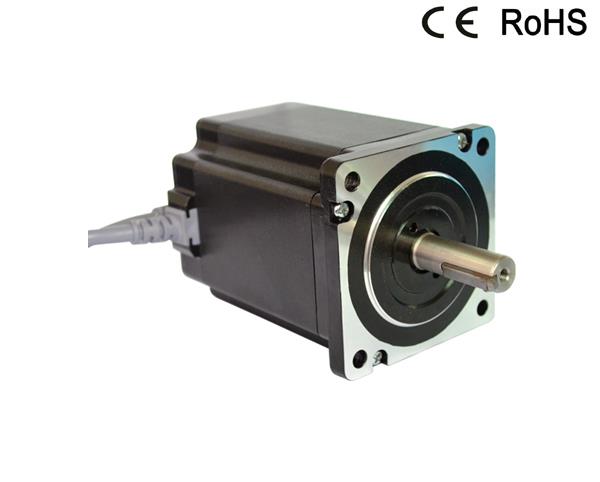

Présentation du produit: système de moteur à boucle fermée, nema 34 easy servo
ECON propose des servomoteurs hybrides (moteurs pas à pas avec codeurs) de NEMA 17 à 34 avec un couple allant jusqu'à 12 Nm. Ces servomoteurs hybrides sont intégrés à un codeur incrémental de 1 000 lignes.
Lorsqu'il est entraîné par les servo-variateurs hybrides ECON, le système peut entièrement fermer les boucles de position entre le variateur et le moteur et éliminer la synchronisation de perte de mouvement avec des caractéristiques de non perte de pas et de réservation de couple. Comparés aux systèmes asservis, les systèmes asservis faciles ont un couple beaucoup plus élevé à basse vitesse que les systèmes asservis, un coût nettement inférieur, aucun dépassement et aucune chasse.
Les servo-moteurs easy d'ECON peuvent également être implémentés comme moteurs pas à pas standard avec codeurs et entraînés par des variateurs pas à pas avec l'option de sortie du signal du codeur vers un contrôleur de mouvement, un automate ou un périphérique externe.
Les servomoteurs easy de la série sont disponibles dans les tailles de cadre NEMA 17 à 34 avec un couple de couple compris entre 0,3 et 12 Nm. Il a été conçu pour être alimenté par les servo-variateurs easy de la série ECON prenant en charge une entrée de tension continue / alternative max.
Caractéristique technique du produit: système de moteur à boucle fermée, servo nema 34 easy
Précision des étapes: 5%
Codeur: 1000PPR
Angle de marche: 1.8º
Résistance d'isolement: 500VDC100MΩ Min
Force isolante: 500VAC 50Hz 1mA 1 Min
Température de l'environnement: -20 ~ + 40ºC
Hausse de température: 80ºC Max

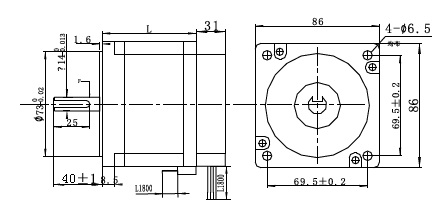

Dimension
Données techniques du produit:
Modèle | En portant Couple (NM) | Actuel / Phase (A) | La résistance (Ω) | Inductance (MH) | Inertie rotatoire (g.cm²) | Longueur (MM) | Poids (Kg) | Matched Drive |
EC86-85 | 8.5 | 6 | 0.5 | 6,5 | 3600 | 118 | 3.8 | TS808D / TS808AH |
Câblage du produit :
Définition de la sortie du codeur du moteur (connecteur DB15 mâle) | |
ÉPINGLE | Définition |
1 | EA + |
2 | VCC |
3 | GND |
11 | EB + |
12 | EB- |
13 | EA- |
Service de produit:
ECON fournit un service technique de bout en bout et offrira une garantie d'un an. En cas de problème, vous pouvez envoyer un courrier électronique à notre ingénieur technique et nos ventes, ou discuter directement sur notre site Web.
Paiement et livraison:
ECON soutient T / T, Paypal et Western Union pour effectuer le paiement. Nous pouvons organiser le transport express, aérien et maritime, nous avons une équipe professionnelle pour traiter avec la logistique.
